　メーター・ハウジングとスライド・パイプのリンク部分です。

すごいなぁ、製作日記15以来だわ。絃ちゃん、どういうこと？
「いや、どういう風にリンクさせようか悩んでたし、ボディの成形もあったし・・・。」
じゃ、今回それなりに出来たのかな？
「おー。」
ホントかなぁ？w。



�@まずは、前回のラストから。

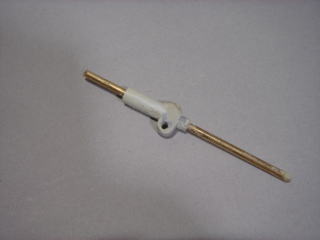

�A軽く成形したあと、リンク・ピン部分の穴あけ。
�B穴に1.2mmの鉄線を通してあります。
割りピン状のものは、#24（0.55mm）の真鍮線。
鉄線に巻いてリンク部分を作ります。

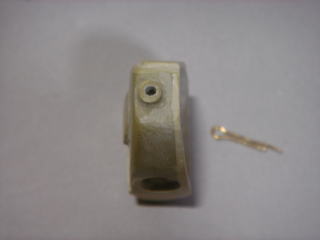

�Cメーター・ハウジングにも穴あけ。

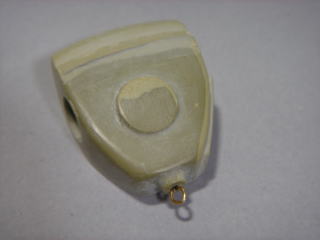

�D �Bで作った割りピンみたいなのを通します。

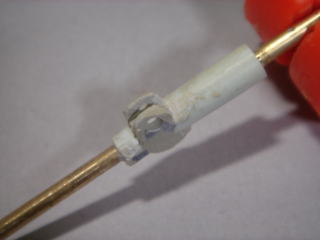

�Eリンク部分の隙間を作ります。

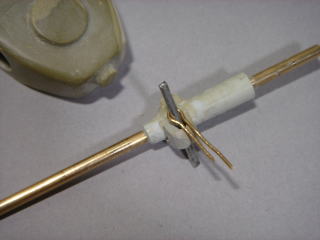

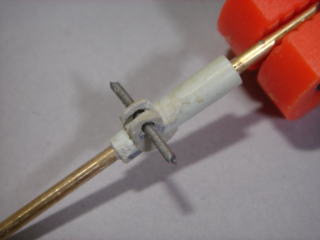

�F鉄線を通してみたところです。
ちょっと穴のサイズ、大きいようね。

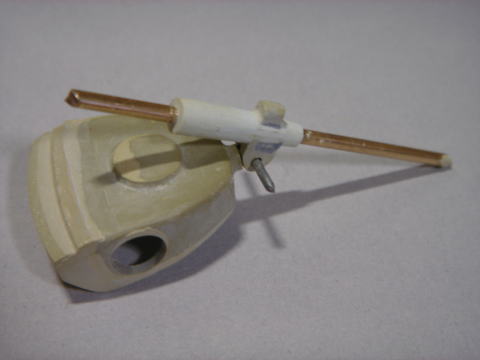

　�G二つのパーツをリンク。いい感じです。

・・・と言いたいところですけど、このスライド・パイプのリンク部分は作り直してます。
先に出来たリンク部分で写真のように鉄線通してたら、ポロっと欠けました。
欠けた理由は、隙間が広すぎたため穴のある<板>部分が強度不足だったんですね。
しかたなくパテを盛って再成形。隙間に紙を2枚挟んで、相対的に<板>部分に厚みを持たせました。
鉄線通す穴もピッタリサイズにして、<板>部分の強度を増やしました。
極めて小さい部品なので、コンマ数ミリの違いが大きな差になって表れます。

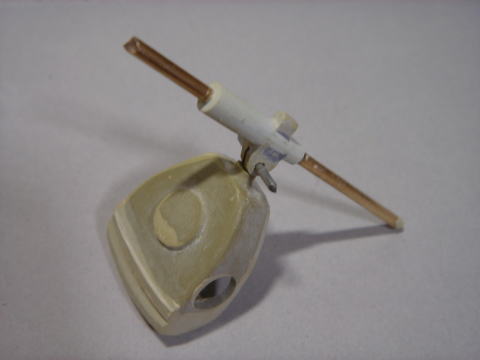

�H苦労の甲斐もあって、リンク部分の可動は非常にスムーズ。
これだけ動けばもはや実車並みです。

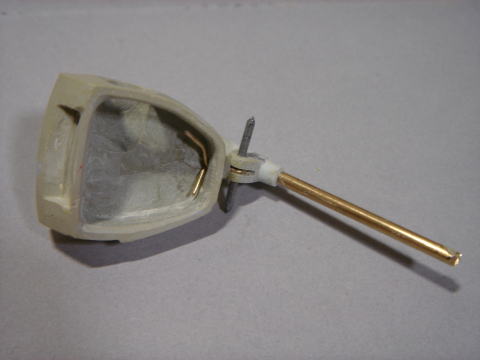

�I裏はこんな感じ。

#24の真鍮線を曲げただけですけど、ぐらつきも無く結構丈夫です。
この真鍮線は固定できません、ハウジングも多少<首振り>しますからね。

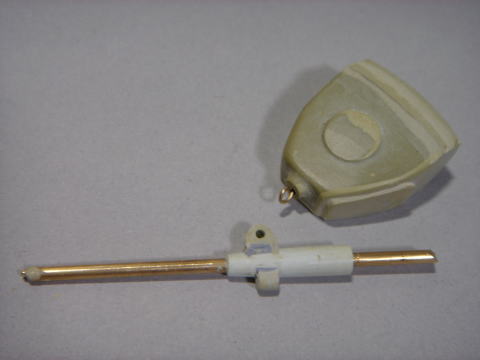

�J分解してみました。
リンクに使用した鉄線は1.2mmなので、その太さのビス留めに出来そうです。

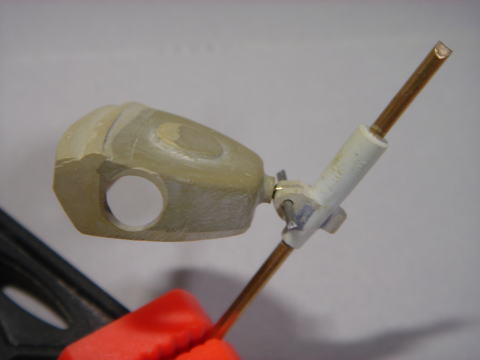

�K一応実車に近い角度にしてみましたw。



おまけ

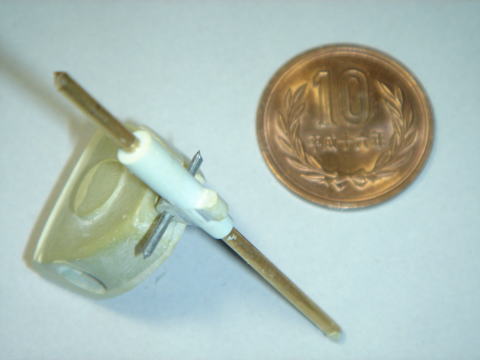

どれだけ小さいかって言うと・・・ね。


「きゃーっ！出来たじゃないっ、えらいえらいw。」
「勲章くれ、勲章っ！」
「私はブラック魔王ですかっ！！（笑）」

08/04/04 UP
